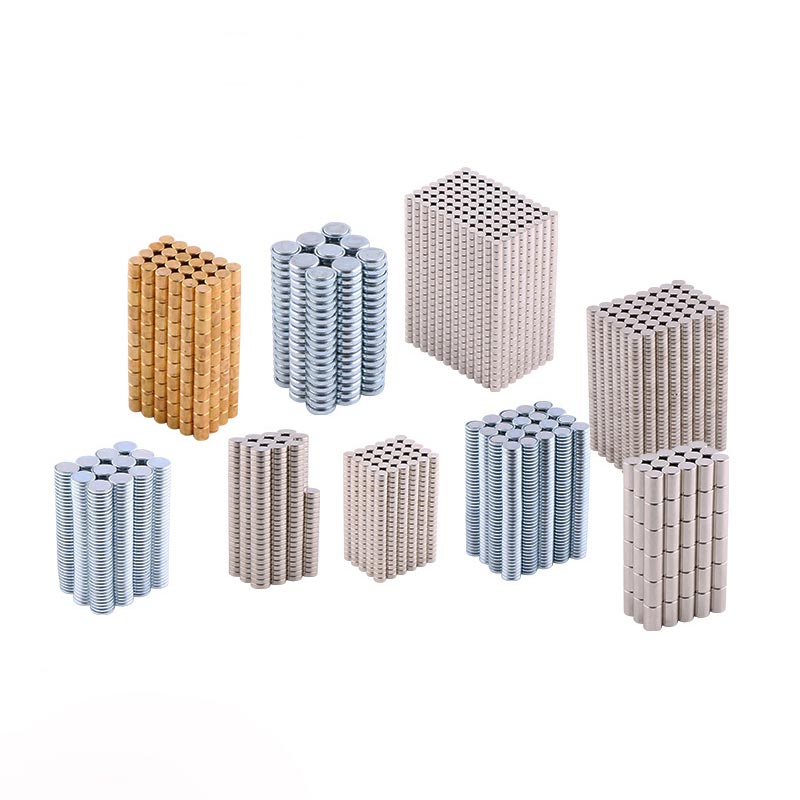

디스크 자석

저희 공장은 편평한 원형 자기 부품이 필요한 다양한 산업 응용 분야를 위한 고정밀 디스크 자석 제조를 전문으로 합니다. 30년간의 자석 생산 경험을 바탕으로 NdFeB, SmCo, Ferrite, Alnico를 포함한 다양한 직경(1mm ~ 150mm), 두께 및 자성 재료의 디스크 자석을 제공합니다. 각 디스크 자석은 엄격한 품질 관리를 거쳐 정확한 치수, 일관된 자기 특성, 안정적인 성능을 위한 내구성 있는 보호 코팅을 보장합니다.

문의 보내기

제품 설명

정밀 디스크 자석 | 산업용 디스크 자석 제조업체 | 자석공장

축 방향 자화가 있는 평평한 원형 모양이 특징인 디스크 자석은 현대 산업에서 사용되는 가장 다양한 영구 자석 구성 중 하나입니다. 단순한 기하학적 구조는 일관된 자기 특성, 정확한 치수 및 신뢰할 수 있는 부식 방지 기능을 갖춘 제품을 생산하는 데 필요한 복잡한 엔지니어링과 일치하지 않습니다. 우리 공장의 전용디스크 자석생산 라인은 고급 재료 가공과 정밀 가공을 결합하여 소형 센서부터 산업용 자기 조립에 이르기까지 다양한 응용 분야에서 뛰어난 구성 요소를 제공합니다.

얇은 것이 필요한지 여부디스크 자석공간이 제한된 설계 또는 최대 자력을 위한 더 두꺼운 변형의 경우 당사의 수직 제조 통합은 모든 단계에서 품질을 보장합니다. 원료 선정(NdFeB 등급의 경우 순수 네오디뮴 ≥99.5% 사용)부터 최종 검사까지 전 공정을 엄격하게 관리하여디스크 자석애플리케이션에서 예측 가능한 성능을 발휘합니다.

디스크 자석 제조의 주요 장점

정밀한 두께 제어

을 위한디스크 자석, 두께는 종종 자기 성능과 조립 적합성에 영향을 미치는 가장 중요한 치수입니다. 당사의 양면 연삭 기술은 전체 표면에 걸쳐 0.02mm 이내의 평행도를 유지하면서 ±0.01mm의 엄격한 두께 공차를 달성합니다. 이러한 정밀도는 균일한 자기장 분포를 보장하고 적층되거나 밀접하게 장착된 응용 분야에서 조립 문제를 방지합니다.

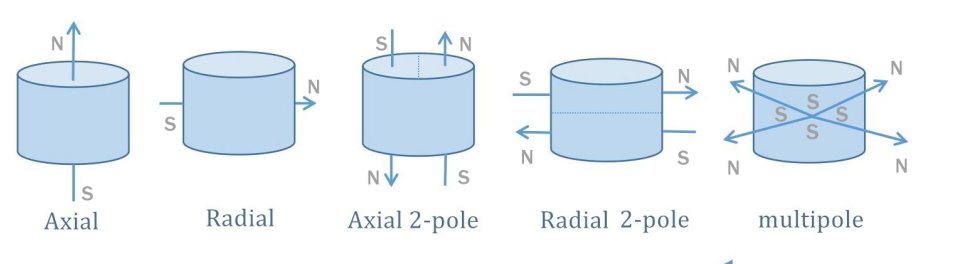

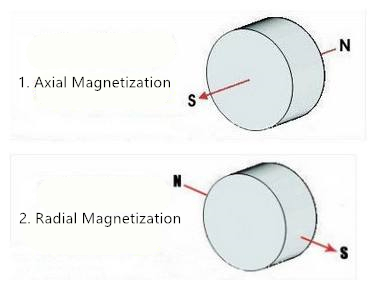

최적화된 축자화

자화방향이 중요하다디스크 자석. 당사의 완전 자동화된 자화 시스템은 축 방향을 따라 강력한 펄스 필드(최대 5T)를 적용하여 완전한 포화와 일관된 극성 정렬을 보장합니다. 다극용디스크 자석, 우리는 극 사이의 급격한 전환을 통해 정밀한 방사형 또는 맞춤형 자화 패턴을 생성하기 위해 특수 고정 장치를 사용합니다.

향상된 가장자리 보호

디스크 자석은 취급 및 조립 중에 가장자리가 부서지는 것에 특히 취약합니다. 당사의 독점적인 가장자리 반경 처리 프로세스는 약간의 경사(0.1-0.3mm)를 생성하여 자기 성능을 저하시키지 않으면서 이러한 위험을 크게 줄여줍니다. 가장자리를 완전히 덮는 균일한 Ni-Cu-Ni 전기도금과 결합되어 내구성이 더욱 향상되었습니다.디스크 자석더 긴 서비스 수명으로.

디스크 자석 유형 및 용도

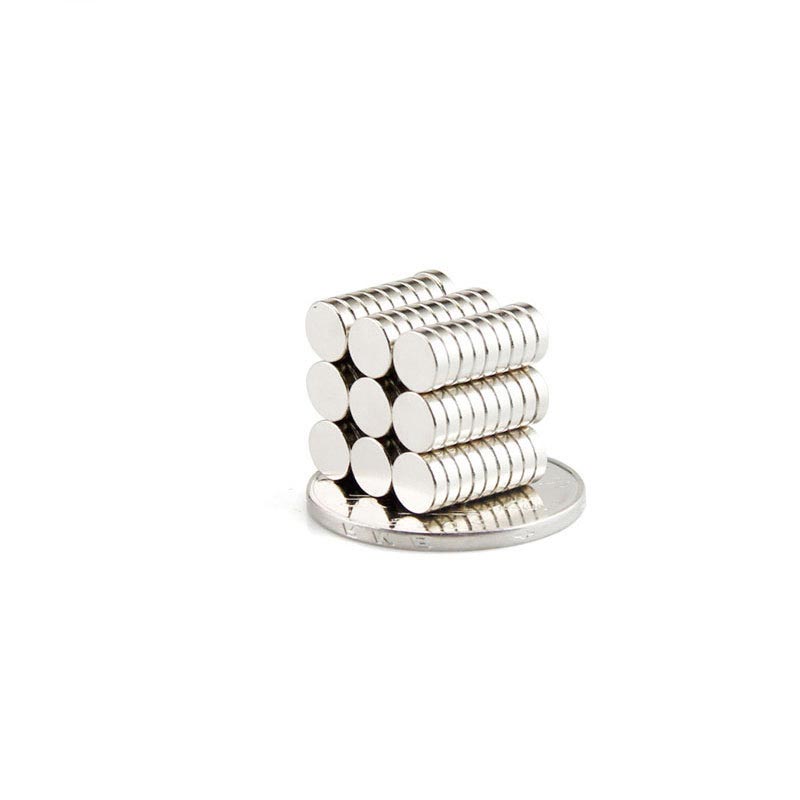

얇은 디스크 자석

두께:0.5mm - 3mm
신청:센서, 리드 스위치, 자기 인코더, 얇은 가전제품
주요 특징:감지 용도에 충분한 자기장을 갖춘 공간 절약형 설계

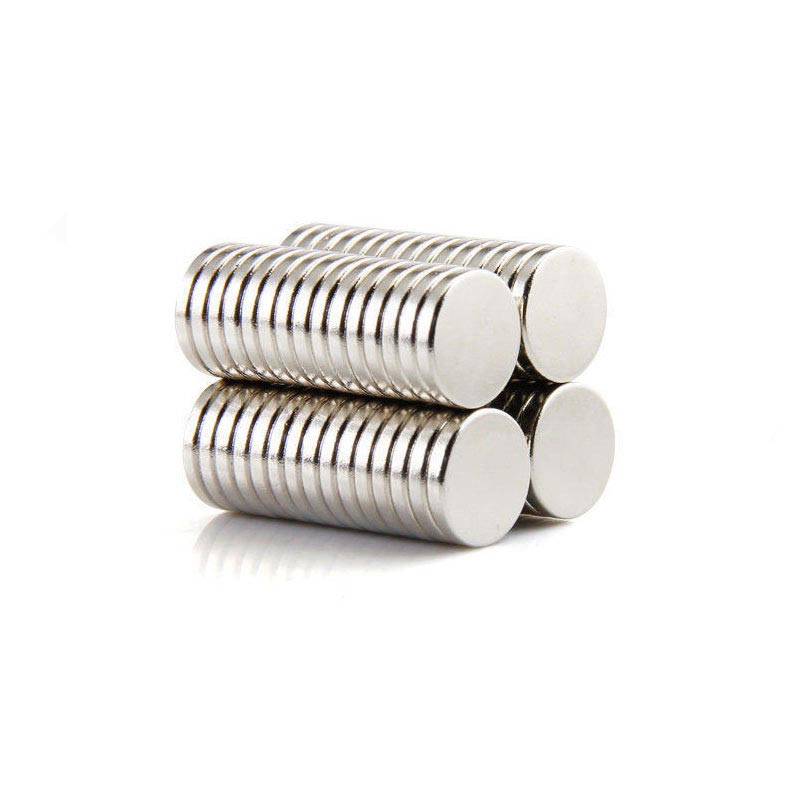

표준 디스크 자석

두께:3mm - 10mm
신청:모터 로터, 마그네틱 홀더, 세퍼레이터, 일반 산업용
주요 특징:자기 강도와 기계적 안정성의 최적 균형

두꺼운 디스크 자석

두께:10mm - 50mm
신청:고토크 커플링, 고강도 리프팅, 마그네틱 척
주요 특징:까다로운 기계 응용 분야를 위한 최대 자력

표준 디스크 자석 사양(NdFeB N45)

아래 표는 소결된 NdFeB의 표준 크기와 대략적인 유지력을 보여줍니다.디스크 자석Ni-Cu-Ni 코팅 처리. 요청 시 맞춤형 크기, 등급(N35~N52) 및 코팅(Zn, 에폭시, Au 등)을 제공할 수 있습니다. 당기는 힘은 10mm 두께의 강철판에서 측정됩니다.

직경(mm)	두께(mm)	등급	대략. 무게(g)	일반적인 당기는 힘(kg)
6.0	2.0	N45	0.44	1.2kg
10.0	3.0	N45	1.75	3.5kg
15.0	5.0	N45	6.2	8.5kg
20.0	10.0	N45	24.8	22kg
30.0	10.0	N45	55.8	45kg
관습	0.5 - 50	모두	계획된	시뮬레이션

중요한 취급 고려 사항

디스크 자석직경 대 두께 비율이 큰 경우(얇은 디스크) 기계적 응력으로 인해 균열이 발생하기 더 쉽습니다. 더 큰 직경의 경우 자석과 자석이 직접 접촉하는 것을 방지하고 취급하기 위해 비철 도구를 사용하는 것이 좋습니다. 당사의 보호 포장(구분된 상자 내의 개별 플라스틱 용기)은 배송 중 손상을 방지하도록 특별히 설계되었습니다.

디스크 자석의 주요 응용 분야

평면적이고 대칭적인 디자인으로디스크 자석다양한 산업 분야의 수많은 응용 분야에 이상적입니다. 예측 가능한 자기장과 통합 용이성은 광범위한 사용에 기여합니다.

브러시리스 DC 모터:자동차, 산업 및 소비자 응용 분야에서 효율적이고 유지 관리가 필요 없는 작동을 위해 로터에 장착됩니다.
자기 센서 및 스위치:위치 감지, 속도 감지 및 근접 스위칭 시스템에 사용됩니다.
자석 고정 및 고정:가공 중 공구 홀더, 지그, 고정 장치, 자석 폐쇄 장치 및 고정 부품용입니다.
음향 장치:디스크 자석이 사운드 변환에 필요한 자기장을 제공하는 스피커, 헤드폰 및 마이크.
의료 장비:MRI 부품, 약물 전달 시스템, 수술 도구 및 진단 장치.
자기 분리:액체 및 분말에서 철 오염 물질을 제거하기 위해 격자 또는 판으로 배열됩니다.
가전제품:스마트폰 진동 모터, 카메라 자동 초점 메커니즘, 자기 충전 커넥터 및 스마트 홈 장치.
재생 가능 에너지:풍력 터빈 발전기 및 기타 청정 에너지 변환 시스템.

품질 인증 및 표준

당사의 제조 공정과 품질 관리 시스템은 국제 표준 인증을 받아디스크 자석자동차, 의료, 항공우주, 가전제품 산업을 포함한 글로벌 시장의 엄격한 요구 사항을 충족합니다.

IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 도달 범위 및 RoHS SGS 인증 CP65 / EN71

각 배치의디스크 자석치수 검증(광학 프로젝터 및 CMM 사용), 자기 특성 테스트(히스테리시스 그래프), 코팅 두께 측정(X-Ray), 접착력 테스트(ASTM D3359에 따른 테이프 테스트), 환경 시뮬레이션(ASTM B117에 따른 염수 분무 테스트)을 포함한 포괄적인 테스트를 거칩니다. 모든 생산 주문에 대해 재료 인증 및 테스트 보고서가 제공됩니다.
