일반적인 크기의 자석과 달리대형 희토류 자석자기 감자를 방지하고 균일한 자속 분포를 보장하려면 특수 자기 회로 엔지니어링이 필요합니다. 당사의 엔지니어링 팀은 유한 요소 분석(FEA) 소프트웨어를 활용하여 자화 방향과 종횡비를 최적화하여 자석 볼륨 전반에 걸쳐 구조적 무결성을 유지하면서 BH 제품을 최대화합니다.
대형 희토류 자석

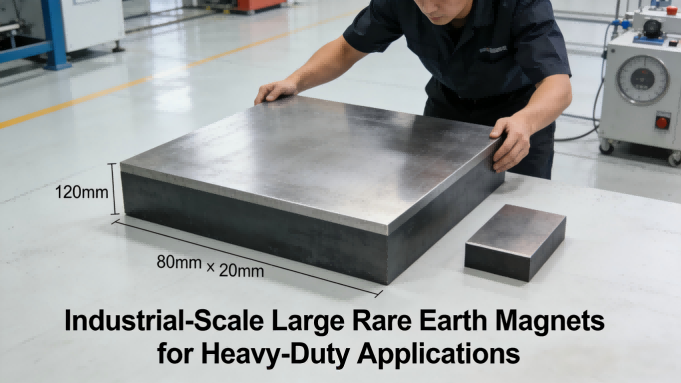

넓은 표면적에 걸쳐 상당한 자력이 필요한 프로젝트의 경우 당사의 산업용 대형 희토류 자석은 비교할 수 없는 자기 에너지 밀도와 구조적 신뢰성을 제공합니다. 프리미엄급 네오디뮴 소재로 설계되고 수직 통합 생산 공정을 통해 제조된 이 자석은 까다로운 산업 환경에서 일관된 성능을 유지합니다. 최대 150mm까지 확장되는 치수와 높은 토크 응용 분야를 위한 특수 구성을 갖춘 당사의 대형 희토류 자석은 풍력 터빈 발전기, 자기 분리 시스템 및 중공업 자동화 장비에서 중요한 구성 요소로 사용됩니다.
문의 보내기
제품 설명
산업용 대형 희토류 자석: 고강도 응용 분야를 위한 고전력 솔루션
대규모 희토류 자석의 엔지니어링 장점
최적화된 자기 회로 설계
구조적 무결성 및 열 관리
대형 자석의 질량 증가로 인해 열팽창 및 기계적 응력에 대한 고유한 문제가 발생합니다. 향상된 온도 계수를 갖춘 디스프로슘 강화 NdFeB 등급(H, SH, UH 시리즈)을 통합하여 최대 180°C까지 작동 안정성을 보장합니다. 소결 중 내부 응력 분석으로 미세 균열 방지대형 희토류 자석치수가 100mm를 초과합니다.
대형 포맷의 정밀 처리
자석 용량이 커질수록 제조 일관성이 점점 더 중요해지고 있습니다. 당사의 특수 CNC 연삭 장비는 150mm 치수에서도 ±0.02mm 공차를 유지하며, 당사의 독점 다방향 자화 시스템은 각 부품의 전체 부피에 걸쳐 >95% 자화 균일성을 보장합니다.대형 희토류 자석.
기술 사양: 대형 희토류 자석 시리즈
다음 표에는 당사의 표준 대형 희토류 자석 제품군이 자세히 나와 있습니다. 최대 150mm의 특정 치수, 다극 자화 및 특수 코팅을 포함한 맞춤형 구성을 OEM 애플리케이션에 사용할 수 있습니다.
| 시리즈 | 일반 치수(mm) | 사용 가능한 등급 | 자기 에너지(BHmax, MGOe) | 최대. 작동 온도 | 1차 산업 응용 분야 |
|---|---|---|---|---|---|
| LRM-100 | 100×50×20 ~ 120×80×25 | N42SH, N45H, N48 | 42-48 MGOe | 150°C | 대형 모터 로터, 자기 리프터 |
| LRM-120 | 120×60×25 ~ 150×80×30 | N40UH, N42SH, N45M | 40-45 MGOe | 180°C | 풍력 터빈 발전기, 자기 분리기 |
| LRM-150 | 150×100×30 ~ 150×150×40 | N38EH, N40UH, N42H | 38-42 MGOe | 200°C | 산업 자동화, 중장비 센서 |
| 맞춤형 대형 포맷 | 최대 150×200×50 | N35-N52 모든 시리즈 | 35-52 MGOe | 80-220°C | R&D 및 특수 장비를 위한 맞춤형 솔루션 |
대규모 자기 부품 제조 우수성

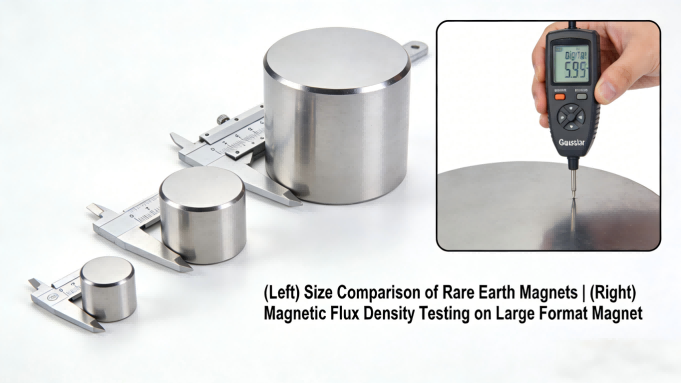

믿을 수 있는 생산대형 희토류 자석전문적인 장비와 프로세스 제어가 필요합니다. 당사의 30,000제곱미터 규모의 시설에는 균일한 압축을 위한 500톤 유압 프레스, 정확한 온도 프로파일을 갖춘 대형 소결로 및 맞춤형 다방향 자화 고정 장치를 포함하여 대형 자석 전용 생산 라인이 있습니다. 각 대형 자석은 부식 방지를 위해 표준 Ni-Cu-Ni 코팅(최소 총 두께 15μm)을 받기 전에 치수 검증, 표면 결함 감지 및 전체 부피 자기 매핑을 거칩니다.
IATF 16949:2016 ISO 9001:2015 대형 전문 분야 전체 볼륨 자기 매핑 RoHS 및 REACH 준수
처리 및 통합 지침
상당한 자기력으로 인해 우리는대형 희토류 자석특수한 처리 프로토콜이 필요합니다. 우리는 안전한 분리 절차, 권장 조립 고정구, 최종 제품에 통합하기 위한 열팽창 고려 사항을 포함한 자세한 기술 문서를 제공합니다. 모든 대형 자석은 비자성 스페이서와 함께 배송되며 운송 중 최대한의 보호를 위해 수출 등급 목재 상자 내에 강화된 8셀 내부 포장으로 포장됩니다.
대형 자석 응용 분야에 대한 엔지니어링 상담 요청
대형 희토류 자석을 통합하려면 정확한 사양과 응용 엔지니어링이 필요합니다. 우리 기술팀은 자기 회로 시뮬레이션, 열 성능 예측, CAD 통합 지원을 포함한 무료 애플리케이션 분석을 제공합니다. 자세한 제안을 원하시면 치수 요구사항 및 성능 매개변수를 알려주시면 당사에 문의해 주십시오.
직접 엔지니어링 연락처: +86-18226620303(WhatsApp/WeChat) | 이메일: zb25@magnets-world.com
