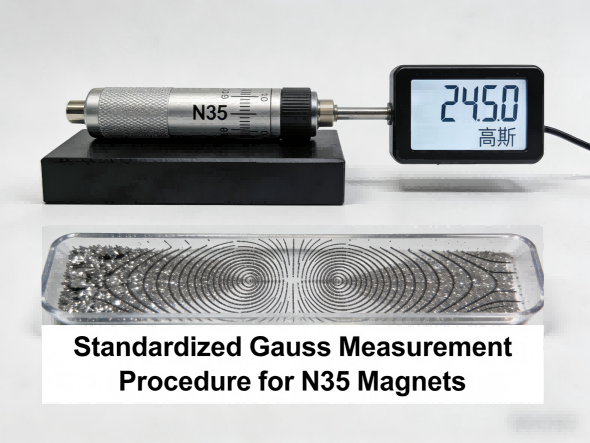

신고됨가우스값은 측정 기술에 따라 크게 달라집니다. 우리는 0.25mm² 활성 영역 프로브가 있는 보정된 홀 효과 가우스 미터를 사용하여 자기 테스트를 위한 ASTM A977 표준을 준수합니다. 측정은 자석 표면 중심으로부터 표준화된 거리(접촉, 0.5mm, 1.0mm)에서 수행됩니다. 그만큼가우스N35 자석의 판독값은 에어 갭 밀리미터당 약 8-12% 감소하므로 다양한 자석 소스 간의 비교 분석을 위해서는 일관된 측정 프로토콜이 필수적입니다.

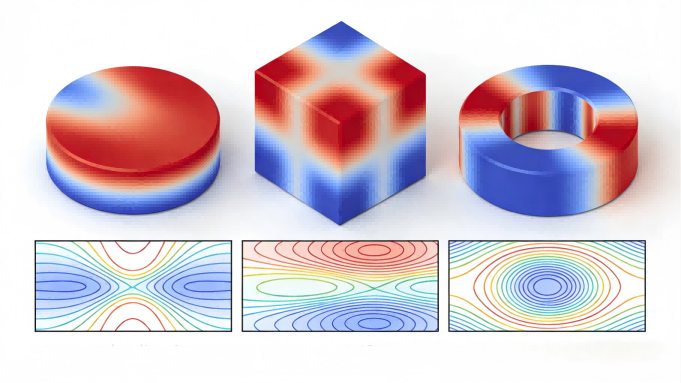

N35 자석의 모양과 종횡비는 표면에 큰 영향을 미칩니다가우스독서. 길고 얇은 자석은 더 강한 내부 감자장으로 인해 더 낮은 표면 자속 밀도를 나타내는 반면, 두껍고 짧은 자석은 더 높은 판독값을 나타냅니다. 예를 들어, N35 디스크 자석(직경 10mm × 두께 2mm)은 일반적으로 2,300~2,400가우스를 측정하는 반면, 블록 형태(10mm × 10mm × 10mm)의 동일한 재료는 2,500~2,600가우스에 도달할 수 있습니다. 당사의 기술 데이터시트는 형상별 정보를 제공합니다.가우스정확한 신청 계획을 위한 데이터입니다.

일관된가우스성능을 높이려면 엄격한 자재 및 공정 관리가 필요합니다. 당사의 N35 자석은 균일한 자기 특성을 보장하기 위해 디스프로슘 함량이 제어된 순수 네오디뮴 재료(순도 99.5% 이상)를 사용합니다. 소결 온도(±2°C)와 자화 강도(≥2.0T)의 통계적 공정 관리를 통해 Batch-to-Batch를 달성합니다.가우스±3% 미만의 변동으로, 업계의 일반적인 ±8-10% 변동보다 훨씬 낮습니다. 각 생산 로트는 가우스 매핑을 거쳐 균일성을 검증합니다.
