축 자화:윗면과 아랫면에 자극이 있습니다(두께를 통해). 자기장이 장착 표면에 수직인 축 방향 자속 모터, 자기 커플링 및 고정 응용 분야에 이상적입니다.
방사형 자화:내부 및 외부 원통형 표면의 자극. 자기장이 회전축과 평행한 브러시리스 DC 모터, 서보 모터 및 회전 인코더에 적합합니다.
다극 자화:원주 주변에는 여러 개의 북극-남극 쌍이 있습니다. 스테퍼 모터, 정밀 포지셔닝 시스템, 정확한 각도 분해능이 필요한 엔코더 휠에 사용됩니다.

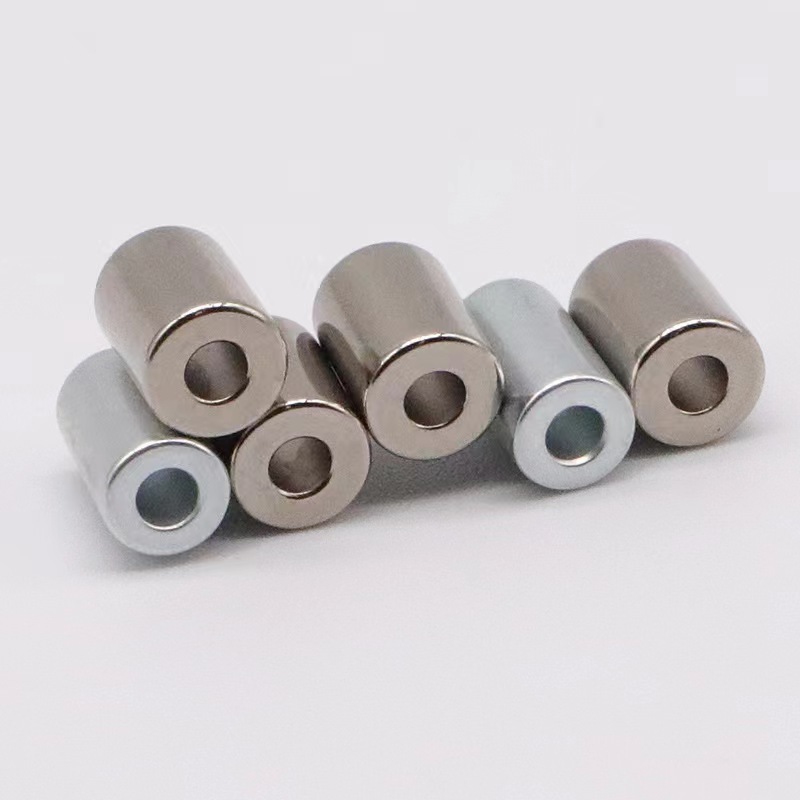

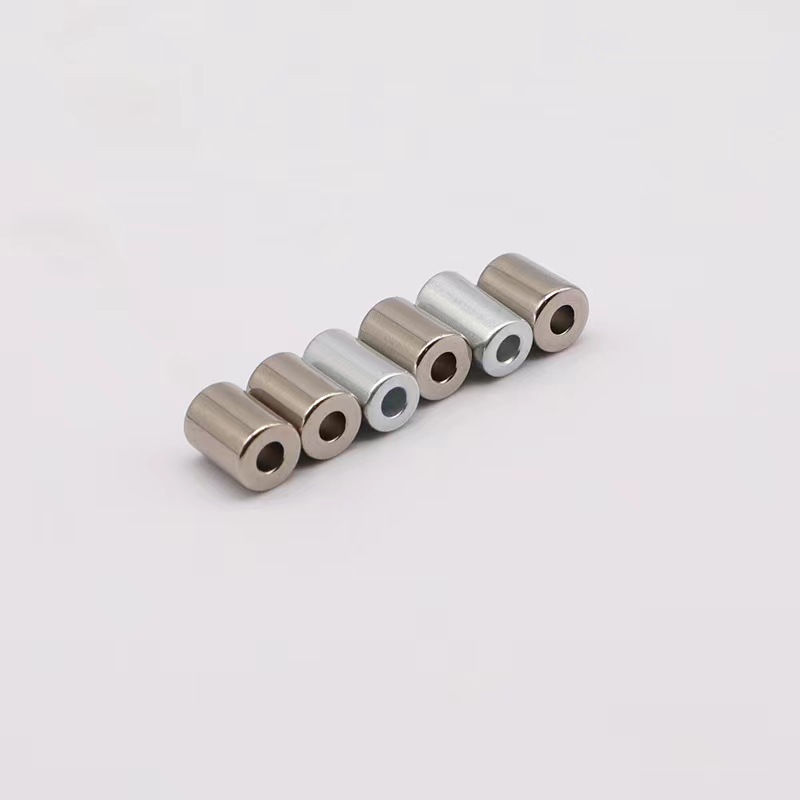

ndfeb 링 자석
최적화된 자기장 기하학적 구조가 필요한 응용 분야용으로 설계된 당사의 NdFeB 링 자석은 환형 설계를 통해 효율적인 자속 관리를 제공합니다. 이 네오디뮴 링 모양 자석은 토로이드 구성으로 소형 자기 회로 설계와 공간 효율적인 통합이 가능한 모터, 센서, 인코더 및 오디오 장비용으로 특별히 설계되었습니다. N35에서 N52까지 다양한 등급과 다양한 자화 패턴(축형, 방사형, 다중극)으로 제공되는 각 NdFeB 링 자석은 정밀한 치수 제어, 균일한 자기장 분포 및 까다로운 작동 환경에 적합한 견고한 보호 코팅으로 제조됩니다.
문의 보내기
제품 설명
NdFeB 링 자석: 고급 응용 분야를 위한 정밀 엔지니어링 네오디뮴 링 자석
외경(OD)
3mm - 150mm
내경(ID)
1mm - 120mm
두께(높이)
1mm - 50mm
동심도
≤0.05mm

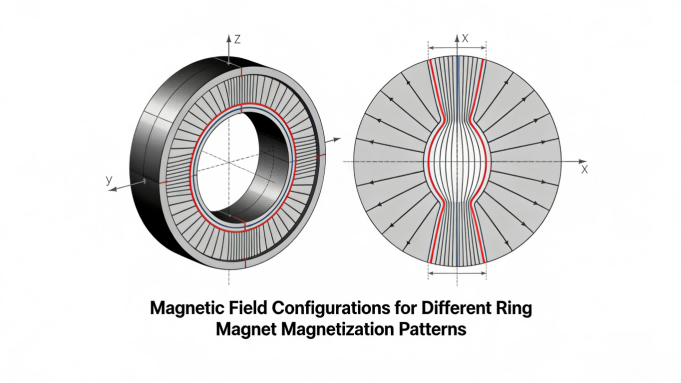

링 자석의 자화 옵션
링 자석 기하학의 엔지니어링 장점
최적화된 자기 회로 설계
환형 기하학NdFeB 링 자석최소한의 표유 자속으로 자연스럽게 집중된 자기장을 생성하므로 정밀한 자기장 제어가 필요한 응용 분야에 이상적입니다. 중공 센터는 효과적인 자기 볼륨을 유지하면서 재료 사용량을 줄이고 센터를 통해 샤프트 또는 구성 요소를 장착할 수 있습니다. 이 설계는 링 자석을 회전자 샤프트에 직접 장착하여 자기 회로 손실을 최소화하면서 효율적인 에어 갭 자기장을 생성할 수 있는 모터 응용 분야에서 특히 유리합니다.
정밀한 치수 제어
일관된 제조NdFeB 링 자석동심도(일반적으로 0.05mm 이하), 평행면 및 정밀한 내경/외경 관계를 유지하려면 특수 도구 및 프로세스 제어가 필요합니다. 당사의 CNC 제어 다이아몬드 연삭 및 슬라이싱 장비는 중요한 표면에서 ±0.02mm의 치수 공차를 유지하는 동시에 소결 중 특수 고정 장치로 뒤틀림을 방지하고 원형도를 유지합니다. 정확한 형상은 어셈블리의 적절한 장착과 생산 배치 전반에 걸쳐 일관된 자기 성능을 보장합니다.
균일한 코팅 적용
보호 코팅 적용NdFeB 링 자석내부 및 외부 표면 모두의 복잡한 형상으로 인해 고유한 과제를 제시합니다. 당사의 자동화된 전기도금 라인은 특별히 설계된 고정 장치와 최적화된 욕조 교반을 활용하여 내부 보어를 포함한 모든 표면에 균일한 Ni-Cu-Ni 코팅(총 두께 12-15μm)을 보장합니다. 중요한 응용 분야의 경우 당사는 까다로운 내경 영역의 부식 시작 지점을 방지하기 위해 가장자리의 에폭시 밀봉을 포함한 향상된 코팅 옵션을 제공합니다.

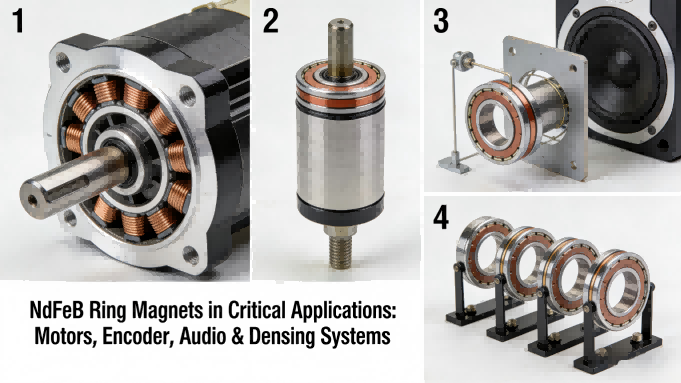

NdFeB 링 자석의 주요 응용 분야
모터 시스템
콤팩트하고 효율적인 자기 회로가 필요한 브러시리스 DC 모터, 서보 모터, 스테퍼 모터, 스핀들 모터 및 발전기 로터.
센서 및 인코더
정확한 각도 측정이 필요한 로터리 엔코더, 위치 센서, 속도 센서 및 자기장 시스템.
오디오 장비
최적화된 자기장을 위해 링 자석 구조를 활용하는 스피커, 마이크, 헤드폰 및 오디오 변환기입니다.
의료기기
MRI 부품, 수술 기구, 진단 장비, 정밀 자기 부품이 필요한 의료용 펌프.
기술 사양: 표준 NdFeB 링 자석 시리즈
다음 표에는 당사의 표준 범위가 자세히 나와 있습니다.NdFeB 링 자석일반적인 치수와 사양을 사용합니다. 특수 치수, 등급, 자화 패턴 및 코팅을 포함한 맞춤형 구성은 적절한 최소 주문 수량으로 OEM 응용 분야에 사용할 수 있습니다.
| 시리즈 코드 | 치수(외경×내경×높이) mm | 사용 가능한 등급 | 자화 | 일반 가우스(표면) | 당기는 힘* | 주요 애플리케이션 |
|---|---|---|---|---|---|---|
| RR-10 | 10×5×3 | N35, N38, N42 | 축방향 | 2,300-2,500G | 0.8kg | 소형 센서, 마이크로 모터 |
| RR-20 | 20×10×5 | N38, N42, N45 | 축/방사형 | 2,400-2,600G | 2.5kg | 인코더, 소형 DC 모터 |
| RR-30 | 30×15×8 | N40, N42, N45H | 방사형 | 2,500-2,700G | 6.5kg | 서보 모터, 액추에이터 |
| RR-50 | 50×25×10 | N42H, N45SH, N48 | 방사형/다극 | 2,600-2,800G | 15.0kg | BLDC 모터, 산업용 드라이브 |
| RR-80 | 80×40×15 | N45SH, N48H, N50 | 다극 | 2,700-2,900G | 32.0kg | 대형 모터, 발전기 |
| 맞춤 반지 | 3-150mm OD 범위 | N30-N55 모든 시리즈 | 모든 패턴 | 2,200-3,000G | 특정 애플리케이션 | 특수 애플리케이션 |
*강철판에 직접 접촉하여 측정한 인장력입니다. 실제 유지력은 결합 표면 재질, 마감재, 접촉 면적에 따라 달라집니다.
링 자석 애플리케이션에 대한 품질 보증
우리의 모든 생산 배치NdFeB 링 자석환형 형상과 관련된 포괄적인 품질 검증을 거칩니다. 회전 테이블이 있는 좌표 측정기(CMM)를 사용하여 동심도 측정, 내경 표면용 특수 프로브 고정 장치를 사용한 자기장 매핑, 내경과 외경 모두의 여러 지점에서 코팅 두께 확인을 수행합니다. 당사의 전문 테스트 픽스처는 실제 장착 조건을 시뮬레이션하여 대표적인 응용 분야에서 자기 성능을 검증합니다. 완전한 테스트 인증서에는 전체 추적성을 위한 치수 데이터, 자기 성능 매개변수 및 코팅 검증이 포함됩니다.
IATF 16949:2016 ISO 9001:2015 동심도 인증 도달 및 RoHS 준수 전체 필드 매핑 모터 애플리케이션 테스트 완료
링 자석 장착 및 통합 지침
올바른 설치NdFeB 링 자석최적의 성능과 안전을 위해 매우 중요합니다. 우리는 권장 억지 끼워맞춤(일반적으로 직경 0.02-0.05mm), 고속 적용을 위한 접착 본딩 프로토콜, 금속 하우징에 대한 열팽창 고려 사항을 포함한 자세한 기술 지침을 제공합니다. 다극 자화 링의 경우 모터 및 엔코더 애플리케이션의 적절한 위상을 보장하기 위해 방향 표시 및 정밀한 각도 정렬 참조를 제공합니다. 당사의 엔지니어링 팀은 귀하의 작동 조건 및 성능 요구 사항을 기반으로 응용 분야별 장착 권장 사항을 제공할 수 있습니다.
링 자석 샘플 요청 또는 기술 상담
당사의 엔지니어링 팀은 링 자석 응용 분야를 전문으로 하며 자기 회로 분석, 열 성능 평가 및 장착 설계 권장 사항을 포함한 포괄적인 기술 지원을 제공합니다. 우리는 무료 샘플을 제공합니다NdFeB 링 자석특정 애플리케이션 평가를 위해 테스트 인증서 및 성능 데이터를 완비하세요. 포괄적인 기술 제안 및 견적을 받으려면 치수 요구 사항, 성능 사양 및 적용 세부 사항을 당사에 문의하십시오.
링 자석 전문가: +86-18226620303(WhatsApp/WeChat) | 이메일: zb25@magnets-world.com | 링마그넷 문의시 영업일 기준 2시간 이내 기술 답변
