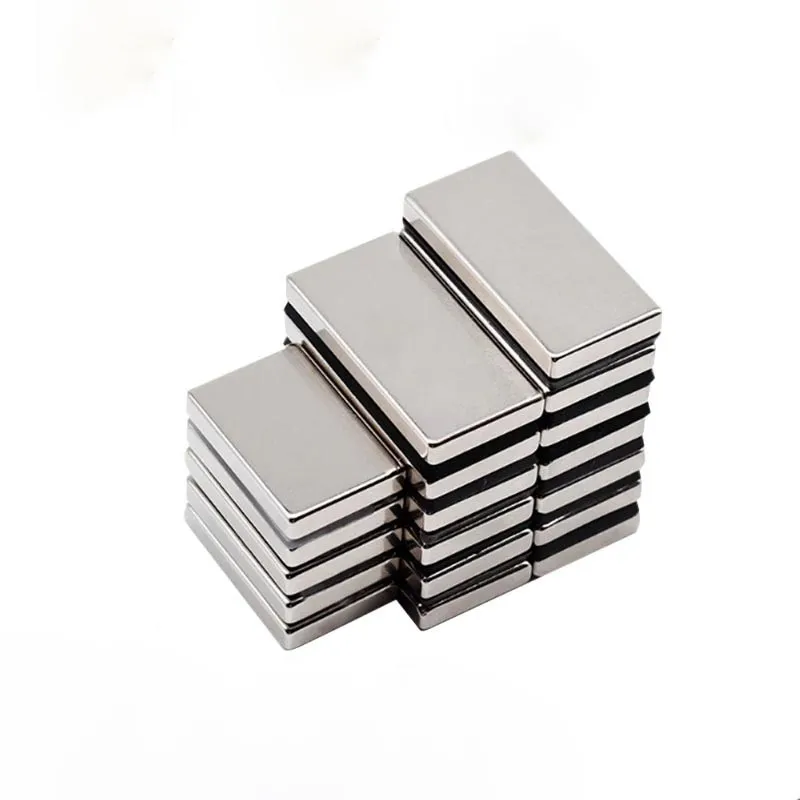

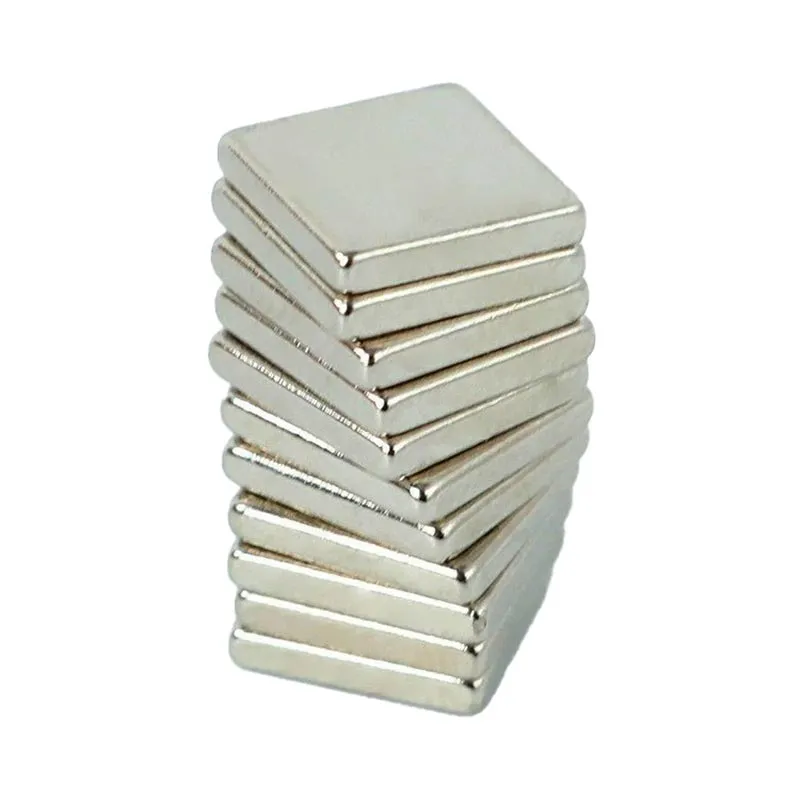

네오디뮴 직사각형 자석

Zhaobao Magnet Group은 도매 구매자를 위한 맞춤형 네오디뮴 직사각형 자석을 공급합니다. 30년의 제조 경험을 바탕으로 구축된 당사 공장은 첨단 진공 기술을 통해 대형 소결 왜곡을 해결합니다. 우리는 엄격한 ±0.05mm 공차, 균일한 자속, 견고한 부식 방지 도금을 보장합니다. CAS와 제휴하여 전 세계적으로 고성능 자석 솔루션을 제공합니다.

자기 매개변수 Br, Hcj, BHmax 및 온도 성능(IEC 표준 정렬)

분리막용 산업용 막대 자석을 적절하게 지정하려면 설계 엔지니어는 IEC 60404-5(자성적으로 단단한 재료의 자기 특성 측정 방법)과 같은 국제 표준에 따라 정의된 주요 자기 특성 간의 기본 관계를 이해해야 합니다.

잔류 자속 밀도(Br)

테슬라(T) 또는 가우스(G)로 표시되는 잔류 자속 밀도는 자기장 강도가 0으로 감소할 때 포화 자석에 남아 있는 자기 유도를 측정합니다. Br 값이 높을수록 좁은 에어 갭에서 더 강한 자기 유지력 또는 더 높은 자속 출력과 직접적인 상관 관계가 있습니다. 실온에서 작동하는 표준 네오디뮴 직사각형 자석의 경우 N52 또는 N54와 같은 등급은 1.45 Tesla를 초과하는 Br 값을 달성합니다.

보자력 및 내재 보자력(Hcb 및 Hcj)

보자력은 감자에 대한 자성 물질의 저항을 나타냅니다. 정상 보자력(Hcb)은 자기 유도를 0으로 줄이는 데 필요한 자기장 강도를 나타내는 반면, 고유 보자력(Hcj)은 내부 분극을 0으로 완전히 줄이는 데 필요한 자기장 강도를 측정합니다. 분리막용 막대 자석이 역자기장 또는 높은 작동 온도에 직면하는 까다로운 작동 환경에서는 영구 감자를 방지하기 위해 더 높은 Hcj가 중요합니다.

최대에너지곱(BHmax)

MGOe(Mega-Gauss-Oersted) 또는 입방미터당 킬로줄(kJ/m3)로 측정되는 최대 에너지 곱은 자석 내에 저장된 최대 자기 에너지 밀도를 정의합니다. 이는 감자 곡선을 따라 유도(B)와 전계 강도(H)의 피크 곱을 나타냅니다. BHmax가 높을수록 엔지니어는 필요한 자기 성능을 유지하면서 구성 요소 크기를 최소화할 수 있습니다.

열 계수와 작동 온도 관계

소결된 NdFeB 재료는 온도에 따른 특성을 가지고 있습니다. 자기 유도에 대한 온도 계수 α(Br)는 일반적으로 섭씨 온도당 -0.09% ~ -0.12% 범위인 반면, 고유 보자력 β(Hcj)에 대한 온도 계수 범위는 섭씨 온도당 -0.50% ~ -0.65%입니다. 온도가 증가함에 따라 열 교반은 Br과 Hcj를 모두 감소시킵니다. 고온 적용을 위한 분리막용 막대 자석을 선택할 때 엔지니어는 최대 작동 온도에서 돌이킬 수 없는 열 자기소거를 방지하기 위해 충분한 Hcj를 유지하는 내열 등급(M, H, SH, UH, EH, AH 시리즈)을 선택해야 합니다.

대형 직사각형 자석의 정밀 소결 왜곡 제어

대규모 네오디뮴 직사각형 자석을 제조하는 것은 특히 고온 액상 소결 중 이방성 수축 및 변형과 관련하여 심각한 기술적 과제를 안고 있습니다. NdFeB 분말 입자는 압축하는 동안 높은 자기장 하에서 정렬되기 때문에 평행 방향(정렬 축)과 수직 방향 사이에서 압축 밀도와 수축률이 크게 다릅니다.

지향성 자기장 프레싱 및 밀도 균일성

심각한 뒤틀림을 유발하는 밀도 구배를 제거하기 위해 Zhaobao Group은 수소 소멸(HD) 및 제트 밀링과 결합된 고급 스트립 캐스팅 기술을 활용하여 입자 크기 분포가 균일한(3~5미크론) 초미세 입자를 생성합니다. 다짐 단계에서 당사의 자동 다중 캐비티 자기장 프레스는 실시간 압력 피드백을 적용하여 큰 직사각형 모양 전체에 걸쳐 균일한 녹색 밀도를 보장합니다.

특수 소결 트레이 및 분위기 제어

1000°C를 초과하는 온도에서 진공 소결 단계 동안 고급 직사각형 블록은 마찰 없는 세라믹 코팅이 된 특별히 설계된 몰리브덴 소결 플레이트에 배치됩니다. 이를 통해 제한되지 않은 미세한 수축이 가능해 가장자리 말림과 보우 변형을 유발하는 물리적 항력을 방지합니다. 또한 당사의 다중 구역 컴퓨터 제어 진공로는 전체 용광로 부피에 걸쳐 ±2°C 이내의 온도 장 균일성을 보장합니다.

정밀 연삭 및 인라인 검사

당사의 대형 네오디뮴 직사각형 자석은 소결 및 다단계 열처리(어닐링) 후 고정밀 이중 디스크 표면 연삭, 와이어 EDM 및 CNC 슬라이싱을 거칩니다. 통합된 고속 레이저 측정 시스템은 길이, 너비, 두께 전체의 치수 정확도를 실시간으로 모니터링하여 엄격한 기계적 공차(±0.05mm 이하)를 엄격하게 준수합니다.

용도 선택 가이드: 등급, 코팅 및 작업 조건

장기적인 작동 안정성을 위해서는 올바른 자석 등급과 표면 보호를 선택하는 것이 필수적입니다. 다음은 특정 산업 환경에 맞춰진 분리막용 막대 자석에 대한 엔지니어링 선택 매트릭스입니다.

조달 및 품질 보증 가이드

Zhaobao Magnet Group은 ISO/IATF 16949 인증에 따라 완전한 투명성, 엄격한 품질 관리 및 무결점 제조 표준을 보장합니다. 분리대용 맞춤형 막대 자석의 모든 배송은 100% 자속 테스트 및 치수 검증을 거칩니다.

치수 공차 검증 체크리스트

맞춤형 생산을 실행하기 전에 당사 기술 엔지니어링 팀과 함께 다음 물리적 매개변수 사양을 검토하고 확인하십시오.

• 길이(L) × 폭(W) × 두께(T):필요한 공차로 치수를 밀리미터(mm) 단위로 정의합니다(표준: ±0.05mm, 정밀도: ±0.02mm).
• 자화 방향:방향이 두께 방향(T 방향)인지, 길이 방향(L)인지, 너비 방향(W)인지 지정합니다.
• 코너 모따기/반경:조립 중 치핑을 방지하기 위해 필요한 모서리 처리(예: C0.5mm 모따기 또는 R0.5mm 둥근 모서리)를 표시합니다.
• 코팅 사양:표면 처리 두께(예: Ni-Cu-Ni 12-25 마이크론)와 필요한 염수 분무 저항 시간(예: 48h, 96h, 240h)을 정의합니다.
• 열 작동 한계:올바른 보자력 선택을 보장하려면 연속 및 최고 작동 온도를 확인하십시오.

무료 샘플 신청 절차

우리는 귀하의 설계 주기를 가속화하기 위해 자격을 갖춘 OEM/ODM 프로젝트에 대한 무료 샘플 테스트를 제공합니다.

1. 기술 요구 사항 제출:기술 도면, 대상 애플리케이션 세부 정보 및 수량에 대해서는 영업 엔지니어링 팀에 문의하세요.
2. 엔지니어링 평가 및 CAD 검토:당사의 R&D 팀은 24시간 이내에 설계를 검토하여 자기 타당성과 스택 허용 오차를 확인합니다.
3. 샘플 제조:표준 치수 샘플은 영업일 기준 3~5일 이내에 발송됩니다. 7~10일 이내에 맞춤형 소결 프로토타입을 제작할 수 있습니다.
4. 성능 테스트 보고서 포함:모든 샘플 패키지에는 히스테리시스 곡선(자기소거 곡선) 테스트 보고서, 코팅 두께 보고서 및 치수 검사 시트가 포함되어 있습니다.

Zhaobao Magnet Group 소개

1990년대에 설립된 Zhaobao Magnet Group은 30년 역사의 자석 공장이자 중국에서 희토류 자석 생산에 종사하는 최초의 기업 중 하나입니다. 30년간의 개발, 지속적인 투자, 강력 자석 분야의 엄격한 연구 개발을 통해 Zhaobao Group은 연구 개발, 생산, 판매를 통합하는 대규모 영구 자석 제품 제조업체로 성장했습니다. 우리의 주요 자석 공장은 60,000 평방 미터의 면적을 차지하고 500명 이상의 숙련된 직원을 고용하고 있습니다. 현재 당사의 연간 고급 강력 네오디뮴 자석 생산량은 8,000톤을 초과하여 중국 최고의 영구 자석 생산 기지로서의 입지를 확고히 하고 있습니다.

Zhaobao Group은 네오디뮴 자석, 페라이트 자석, SmCo 자석 및 AlNiCo 자석을 포함한 다양한 영구 자석 제조를 전문으로 합니다. 이러한 제품은 자동차 엔지니어링, 전자, 통신, 의료 장비, 항공우주, 산업 자동화 등 다양한 글로벌 부문에 사용됩니다. 자석 기술을 핵심 역량으로 활용하여 맞춤형 자석 어셈블리, 자석 도구, 자석 장난감 및 특수 기계 장비도 개발합니다. 표준 치수 외에도 당사는 엄격한 고객 엔지니어링 요구 사항을 정확하게 충족하는 고성능 네오디뮴 직사각형 자석에 대한 맞춤형 엔지니어링 설계, 정밀 가공 및 맞춤형 제조를 제공하는 데 탁월합니다.

자주 묻는 질문

Q1: 네오디뮴 직사각형 자석이 조립 중에 부서지거나 파손되면 책임은 누구에게 있습니까?

소결 네오디뮴 자석은 금속간 결정 구조로 인해 본질적으로 부서지기 쉬운 재료입니다. 부적절한 포장이나 운송 취급으로 인해 손상이 발생한 경우 Zhaobao Group은 모든 책임을 지며 즉시 무료 교체를 제공합니다. 부적절한 취급으로 인해 내부 조립 중에 균열이 발생하는 경우 당사 엔지니어링 팀은 치핑을 방지하기 위해 특수 비자성 조립 지그 및 보호 범퍼 설계를 지원합니다.

Q2: 해상 화물 운송이나 항공 운송 중에 자석의 자화가 사라지면 어떻게 됩니까?

차폐되지 않은 자석은 강한 외부 자기장이나 심한 온도 변화에 노출되면 자기가 사라지거나 운송 위험을 초래할 수 있습니다. Zhaobao Group은 IATA 위험물 규정 및 해상 화물 표준을 준수하는 맞춤형 자기 차폐 컨테이너(철선 상자)를 사용하여 모든 수출품을 포장합니다. 우리는 정상적인 물류 조건에서 운송 중 성능 손실이나 자기소거가 전혀 없음을 보장합니다.

Q3: 100,000개의 직사각형 조각으로 구성된 대규모 배치에서 자기 일관성을 어떻게 보장합니까?

우리는 통계적 공정 제어(SPC)와 함께 자동화된 100% 자속 스크리닝 장비를 활용합니다. 각 자석 배치는 Br, Hcj 및 최대 에너지 제품 일관성에 대해 테스트됩니다. 우리는 동일한 배치 내에서 표면 자기장 편차가 ±1.5% ~ ±2.0% 내에서 엄격하게 유지된다는 것을 보장합니다.

Q4: 네오디뮴 직사각형 자석을 소결 후 직접 가공하거나 드릴링할 수 있습니까?

소결 후 표준 강철 도구를 사용한 직접 기계적 절단 또는 드릴링은 국지적 가열이 NdFeB 분말의 열적 탈자화 및 스파크 연소를 유발할 수 있으므로 권장되지 않습니다. 모든 복잡한 성형, 슬로팅 또는 구멍 드릴링은 최종 자화 전에 다이아몬드 와이어 톱질 또는 CNC 초음파 연삭을 사용하여 지속적인 액체 냉각수 흐름 하에서 수행되어야 합니다.

Q5: 예상치 못한 모터 자극 손실이 발생할 때 Zhaobao Magnet Group은 어떻게 지원합니까?

당사 기술팀은 "영구자석 모터 자석 엔지니어링 기술 센터"(중국과학원과 공동 설립)와 협력하여 열화된 자석에 대한 고장 분석을 수행합니다. 우리는 열 이력, 미세 구조 산화 및 소자 곡선을 테스트하여 열 과부하, 역전계 스파이크 또는 코팅 실패 등 근본 원인을 정확히 찾아내고 재설계된 고보자력 교체 등급(예: SH, UH 또는 EH 시리즈로 전환)을 공급합니다.
