제품 설명

Zhaobao Magnet Group에서 센서용 정밀 직사각형 자석을 조달하세요. 지금 맞춤형 OEM 견적을 요청하고 빠른 샘플 배송을 요청하세요! 8,000톤 용량을 갖춘 30년 역사의 자석 제조업체가 제작한 당사의 센서 등급 직사각형 블록은 오류 방지 스위칭을 위해 안정적인 자속을 제공합니다. IATF16949 및 ISO9001 인증을 받은 당사는 자동차 및 자동화 산업 분야의 3,000개 이상의 글로벌 고객이 신뢰하는 맞춤형 하우징 및 에폭시 캡슐화 기능을 갖춘 엄격한 내성 NdFeB, SmCo 및 AlNiCo 자석을 제공합니다.

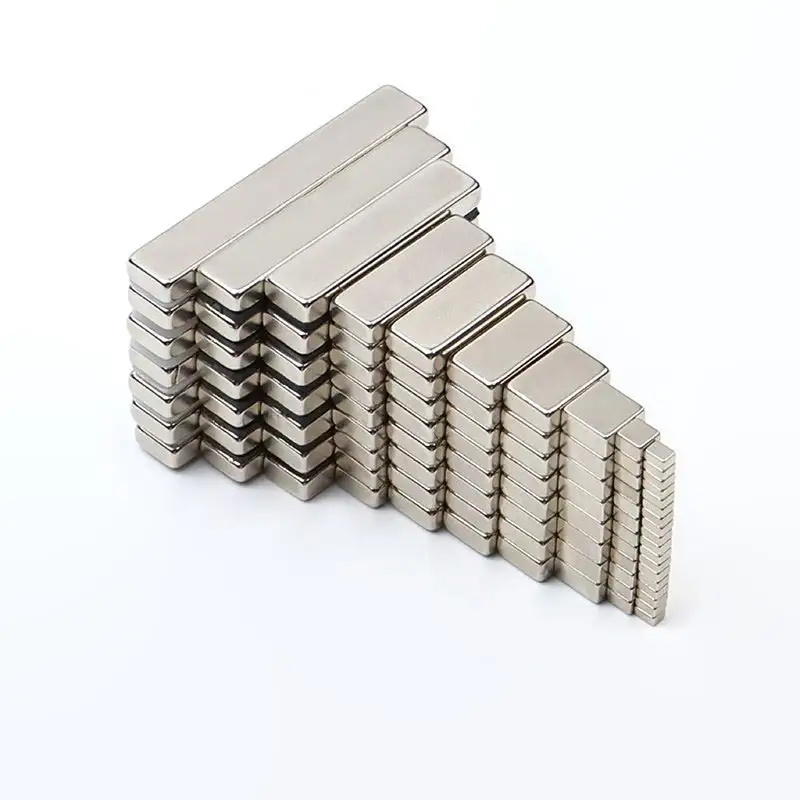

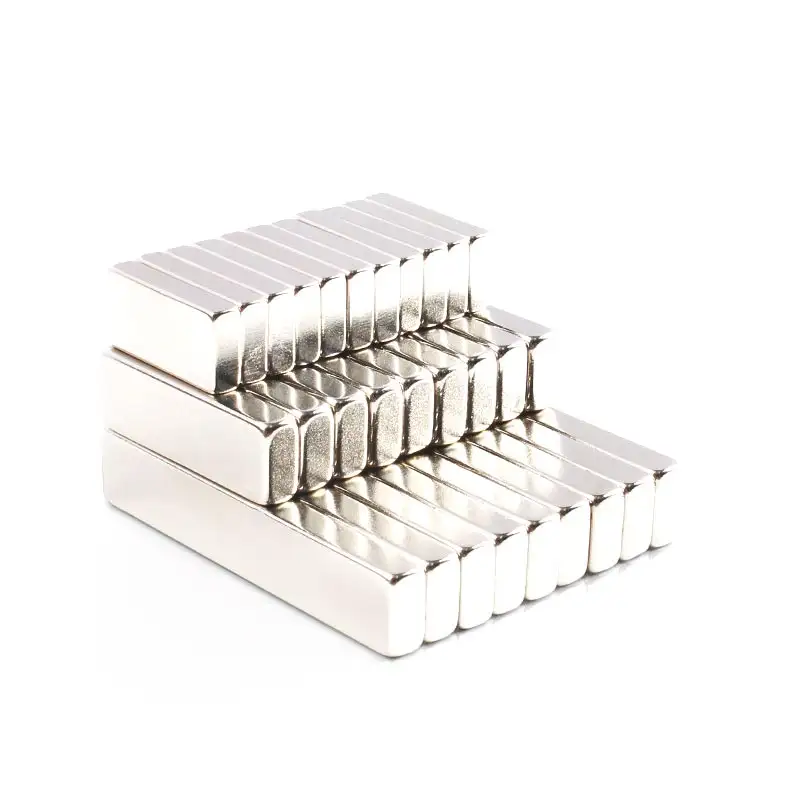

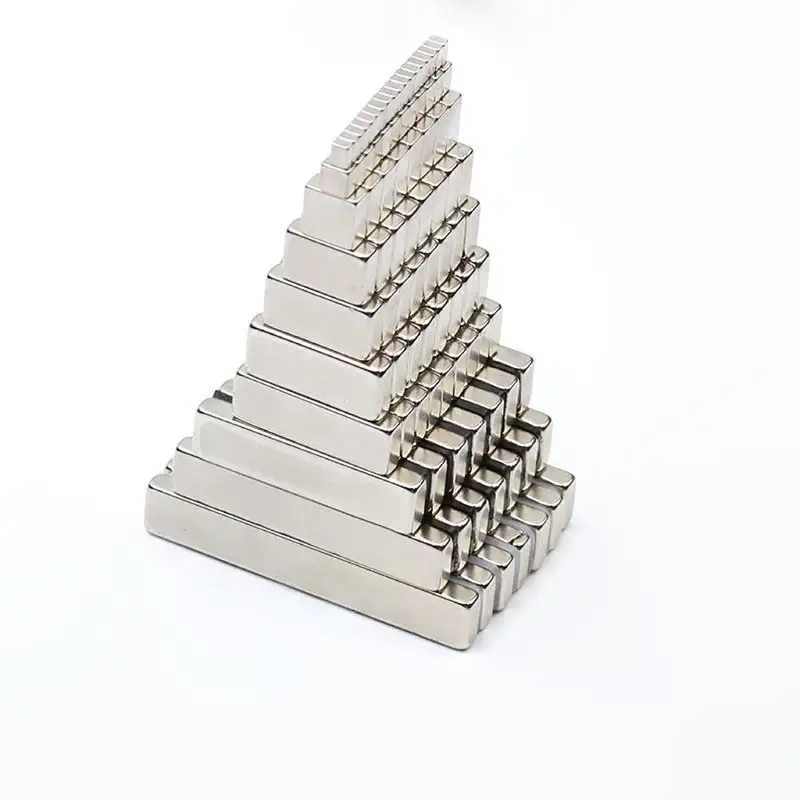

Rectangular Magnets for Sensors

기술 기반

센서 지원 자석 재료 비교

센서용 직사각형 자석을 엔지니어링할 때 최적의 자성 합금을 선택하는 것이 중요합니다. 리드 스위치, 디지털 홀 효과 래치, 선형 자기 저항(AMR/TMR) IC와 같은 다양한 센서 토폴로지는 특정 자속 프로파일, 물리적 설치 공간 및 열 반응을 요구합니다. 표준 상업용 자석은 제어할 수 없는 자속 분산으로 인해 어려움을 겪는 경우가 많습니다. 그러나 센서 등급 영구 자석은 보자력, 잔여 유도 및 열 계수의 균형을 유지해야 합니다.

자석 재질	맥스에너지 제품	최대 작동 온도(°C)	센서 적용 적합성	비용 프로필
AlNiCo(알루미늄-니켈-코발트)	5.0 – 10.0 MGOe	최대 550°C	극한의 열 환경, 항공 항법, 엔진 센서 및 정밀 리드 스위치에 이상적입니다.	보통에서 높음
네오디뮴(NdFeB)	35.0 – 54.0 MGOe	80°C ~ 240°C	가장 높은 자기 에너지량; 홀 스위치, 자동차 EPS, 마이크로 센서의 소형화를 극대화합니다.	보통의
페라이트(세라믹)	1.1 – 4.5 MGOe	최대 250°C	간격이 큰 근접 스위칭, 액체 레벨 플로트 및 기본 자석 도어를 위한 비용 효율적인 솔루션입니다.	최저
사마륨 코발트(SmCo)	16.0 – 32.0 MGOe	최대 350°C	국방 및 항공우주 센서를 위한 극한의 내열성과 부식 방지 특성을 갖춘 고에너지입니다.	높은

엔지니어링 통찰력:네오디뮴 직사각형 블록은 단위 부피당 최대 플럭스를 제공하여 확장된 공극에서 마이크로 센서를 트리거합니다. 그러나 환경에서 300°C 이상의 극심한 열 서지가 발생하는 응용 분야의 경우 AlNiCo 또는 SmCo가 여전히 확실한 표준으로 남아 있습니다.

중요한 온도 안정성

온도 변동은 자기 센서의 작동점과 해제점을 직접적으로 변경합니다. 최대 작동 온도 또는 퀴리 온도를 초과하면 되돌릴 수 없는 자기소거가 발생하여 센서 오류가 발생하거나 활성화 시간이 지연됩니다.

항공우주 항법, 자동차 파워트레인 감지, 산업용 버너 제어에서는 열 관리가 가장 중요합니다.

가역적 손실과 비가역적 손실: 가역적 손실은 온도가 떨어지면 센서 IC 알고리즘으로 보상됩니다. 되돌릴 수 없는 손실은 자구 구조를 파괴하여 영구적인 센서 오프셋을 유발합니다.

열에 대한 AlNiCo의 우수성: $B_r$의 가역 온도 계수를 -0.02%/°C까지 낮추는 AlNiCo는 최대 550°C까지 변함없는 자속 밀도를 보장합니다.

열 절연 아키텍처: 초고온 영역(예: 배기 매니폴드, 오븐)의 경우 엔지니어는 전자 센서 IC를 절연 장벽 뒤에 장착하는 동시에 열 영역 내부에 센서용 고온 직사각형 자석을 배치합니다. 자석의 깊은 자기장 침투는 쉽게 열 경계를 연결합니다.

자화 방향 및 센서 트리거링

자화 축은 센서의 스위칭 거리와 반복성을 결정하는 자기장 포락선(가우스 분포)의 모양을 결정합니다. 직사각형 형상은 세 가지 기본 자화 모드를 제공합니다.

축/두께 자화: 자극은 기본 평평한 표면에 있습니다. 이는 자석 면에 수직으로 바깥쪽으로 돌출하는 조밀한 자기장을 생성하므로 정면 홀 스위치 활성화 및 선형 스트로크 추적에 적합합니다.

세로/길이 자화: 극은 좁은 끝면에 위치합니다. 이는 블록 측면을 따라 긴 자기 아크를 생성하여 액체 레벨 플로트 및 공압 실린더 스위치의 긴 리드 스위치 접점을 활성화하는 데 선호되는 방향이 됩니다.

방사형/다극 맞춤형 어레이: 단일 면에 걸쳐 교대로 N-S 극으로 자화된 특수 직사각형 블록으로, 고해상도 증분 인코더 및 회전 위치 센서에 이상적입니다.

안정적인 스위칭을 위한 치수 정밀도

현대의 대량 자동 조립에서는 자석 두께의 사소한 변화가 표면 전계 강도의 상당한 변화로 해석됩니다. 직사각형 자석 배치의 두께가 ±0.1mm씩 달라지면 센서 활성화 거리가 수 밀리미터씩 변할 수 있으며 이로 인해 잘못된 트리거가 발생하거나 전체 전환이 실패할 수 있습니다.

Zhaobao Magnet Group은 고정밀 다이아몬드 휠 슬라이싱과 와이어 EDM 연삭을 적용하여 ±0.01mm까지 엄격한 치수 공차를 유지합니다. 이는 ±1.5% 이내의 배치 간 가우스 반복성을 보장하므로 공장 조립 라인에서 센서 전자 장치를 동적으로 재보정할 필요가 없습니다.

제품 무결성

하우징 및 코팅: 자석 너머의 보호

실제 산업 환경의 센서는 공격적인 유체, 심한 진동, 화학 증기 및 습기 유입에 직면합니다. 원시 소결 영구 자석, 특히 고성능 NdFeB는 주기적 충격으로 인해 산화 및 마이크로 칩이 발생하기 쉽습니다. 따라서 당사는 순수 자석보다는 완전히 캡슐화되고 바로 장착 가능한 자석 어셈블리 공급을 전문으로 합니다.

ABS / PA66 플라스틱 주입 캡슐화: 물, 기름, 먼지에 대한 IP67 / IP68 침투 보호 기능을 제공하는 오버몰드 하우징으로 유압 및 자동차 근접 스위치에 액체 침투를 방지합니다.

스테인레스 스틸(SS304 / SS316L) 슬리빙: 식품, 제약 및 고압 화학물질 레벨 센서용 밀폐형 레이저 용접 인클로저입니다.

고급 보호 코팅: 진동 저항 및 전기 절연을 위한 다층 Ni-Cu-Ni, 검정색 에폭시(중성 염수 분무 테스트 500시간 초과), 아연 및 파릴렌 코팅.

응용 시나리오

리드 스위치, 홀 센서 등

직사각형 영구 자석 블록은 광범위한 비접촉 위치 및 속도 감지 기술에 걸쳐 범용 물리적 트리거 역할을 합니다.

리드 스위치 활성화: 종방향 직사각형 자석은 리드 스위치의 강자성 접점을 깔끔하게 함께 잡아당겨 도어 보안 센서와 스마트 미터에 선명하고 바운스 없는 전기 신호를 생성하는 두 개의 서로 다른 자기 로브를 제공합니다.

홀 효과 위치 센서: 두께 자화 블록은 자동차 제어 시스템에서 절대 선형 위치, 스로틀 페달 밟기 및 브레이크등 활성화를 감지하기 위해 홀 IC에서 사용하는 선형 필드 그라데이션을 제공합니다.

자기 저항(AMR/TMR) 센서: 고정밀 소형 직사각형 블록은 매우 민감한 기어 톱니 수 계산 및 자기 내비게이션 장치에 필요한 미묘하고 매우 안정적인 자기 벡터장을 제공합니다.

장벽을 통한 탐지 해결

센서용 직사각형 자석 배치의 주요 엔지니어링 장점 중 하나는 물리적 기계적 침투 없이 스테인리스 스틸, 알루미늄, 유리, 플라스틱 및 목재와 같은 비강자성 장벽 재료를 통해 자속선을 투영할 수 있는 능력입니다.

밀봉된 화학 탱크 레벨 감지: 탱크 내부의 내화학성 PTFE 플로트 내부에 내장된 직사각형 자석은 비자성 스테인레스 스틸 탱크 벽 외부에 안전하게 장착된 외부 홀 센서 어레이를 안정적으로 트리거합니다.

파손 방지 보안 도어: 목재 또는 복합 도어 프레임 내에 숨겨진 캡슐화된 직사각형 블록은 잼 내부에 숨겨진 자기 리드 센서를 활성화하여 눈에 보이지 않는 변조 방지 침입 모니터링을 제공합니다.

고온 및 가혹한 환경 솔루션

엔진실, 산업용 경화 오븐, 유정 또는 증기 라인과 같은 열악한 환경에서 감지 요구 사항이 발생할 경우 기존 전자 센서는 작동하지 않습니다. 차가운 구역에 위치한 격리된 센서 전자 장치를 뜨거운 구역 내부에 직접 배치된 센서용 열 경화 AlNiCo 또는 SmCo 직사각형 자석과 결합함으로써 열 전자 오류 없이 지속적인 위치 감지가 달성됩니다.

맞춤화 및 주문

맞춤형 크기, 등급 및 조립

Zhaobao Magnet Group에서는 두 개의 센서 아키텍처가 동일하지 않다는 것을 알고 있습니다. 우리는 귀하의 CAD 모델 및 회로 설계 사양에 직접 맞춘 완전한 OEM 및 ODM 맞춤형 엔지니어링을 제공합니다.

맞춤형 형상: 스텝 컷, 베벨, 모따기된 가장자리 및 장착 나사 구멍을 포함한 맞춤형 길이, 너비 및 두께 비율.

맞춤형 자석 등급: 고수율 N35-N54 실온 NdFeB부터 N54SH, N48EH, N45AH, SmCo25 및 AlNiCo 5/8과 같은 극한 열 등급까지.

전체 어셈블리: 플라스틱 오버몰딩, 금속 하우징 프레싱, 에폭시 포팅 및 다극 자화.

신속한 프로토타입 및 샘플 발송: R&D 검증 주기를 가속화하기 위해 3~7일 이내에 샘플 생산을 가속화하고 글로벌 특급 배송을 제공합니다.

왜 Zhaobao Magnet Group과 파트너 관계를 맺어야 합니까?

1990년대에 설립된 Zhaobao Magnet Group은 500명이 넘는 숙련된 인력을 갖춘 대규모 60,000m² 규모의 제조 단지를 운영하고 있으며 연간 희토류 자석 생산량이 8,000톤 이상입니다. 22개의 발명 특허를 보유하고 있는 공동 영구 자석 엔지니어링 기술 센터에서 중국 과학 아카데미와 협력하여 당사는 원자재 순도가 95%를 초과하도록 보장합니다(업계 평균 80% 대비).

우리는 CE, ROHS, REACH, CP65 및 CHCC 규정을 준수하는 제품으로 IATF16949, ISO9001, ISO14001 및 ISO45001에 따라 완전한 인증을 받았습니다. Huawei, Samsung, General Motors, Hitachi, Volkswagen 및 Foxconn을 포함한 3,000개 이상의 국제 고객에게 서비스를 제공한 당사는 8시간 이내에 응답을 보장하는 연중무휴 기술 지원을 제공합니다.
